Creando un Ultra Deluxe Jaszczak Phantom

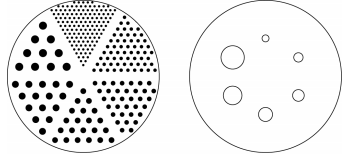

17 September, 2017 | SimSET | Eduardo MarquezQue tal, esperando que se encuentren bien, hoy simulare una aproximación del Ultra Deluxe Jaszczak Phantom, digo aproximación dado que no tengo las posiciones exactas de cada tubo/esfera, el Phantom se puede ver en la siguiente figura.
Este Phantom contiene tubos y esferas con agua fría ubicados de la siguiente forma. Los diámetros de cada tubo son: 4.8 mm, 6.4 mm, 7.9 mm, 9.5 mm, 11.1 mm, 12.7 mm. Mientras que las esferas tienen un diámetro de: 9.5mm, 12.7 mm, 15.9 mm, 19.1 mm, 25.4 mm, 31.8 mm.
Para poder encontrar las coordenadas adecuadas, primero modelé el phantom en el Software Maya, quedando de la siguiente manera.
Una vez que creé la figura (y me aseguré que todo tuviera una simetría ‘bonita’) obtuve la siguiente lista de coordenadas.
Tubos de 12.7 mm.
| X | Y | Z | Radio | Diametro |
| -1.7321 | 1 | -4.65 | 6.35 | 12.7 |
| -3.0138 | 3.1799 | -4.65 | 6.35 | 12.7 |
| -4.2608 | 1.0201 | -4.65 | 6.35 | 12.7 |
| -4.2726 | 5.3997 | -4.65 | 6.35 | 12.7 |
| -5.5426 | 3.2 | -4.65 | 6.35 | 12.7 |
| -6.8126 | 1.0003 | -4.65 | 6.35 | 12.7 |
| -5.5428 | 7.5996 | -4.65 | 6.35 | 12.7 |
| -6.8128 | 5.3999 | -4.65 | 6.35 | 12.7 |
| -8.0828 | 3.2001 | -4.65 | 6.35 | 12.7 |
| -9.3528 | 1.004 | -4.65 | 6.35 | 12.7 |
Si necesitan el resto, los 156 centros de los tubos y esferas pueden solicítenlos por mi correo.
